高壓和低壓剪切式安全閥
泥漿泵安全閥是設置在泥漿泵排出管路上的安全設施，是設備和人員的安全保障，用于防止泵壓超過規定值時迅速放空，從而保證泥漿泵和人員的安全。解決安全閥在使用中由于受使用環境、介質、氣候的影響，泥漿里添加的酸堿鹽等化學物質極易造成活塞及缸套等金屬部件的銹蝕、夏季活塞金屬體周圍在泥漿沉淀后，高溫下極易干結凝固，冬季低溫凍結，造成活塞不能在設定安全值正常啟動的缺陷。為確保安全閥在使用中標定的精準啟動，我公司改進的安全閥采用油品占位的方式，避免了以上缺陷。

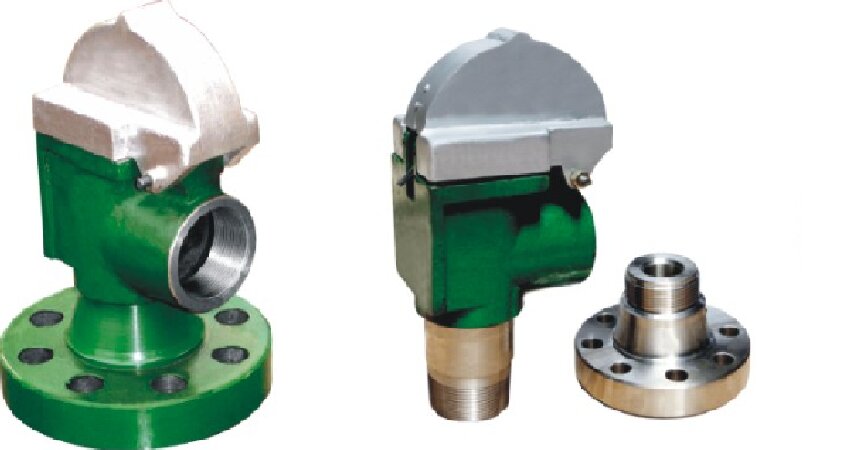

JA-3系列剪銷安全閥由活塞組件、 閥體、接頭、剪銷板及護罩等組成。泥漿壓力作用在閥體下端面, 閥體就受到一個向上的推力, 該推力由閥桿傳遞到剪銷板, 使剪銷板孔內的抗剪銷受到剪切。當推力達到使抗剪銷受到的剪切應力大于抗剪銷材料的剪切強度極限時, 剪切銷便被剪斷。通過抗剪銷的不同位置，可以控制泥漿泵不同的缸套極限壓力值。
|
型號Model |
最高放噴壓力（MPa）Maximum blowout pressure |
進口(連接式) Inlet (connected) |
出口 Outlet |
備注 Remark |
|
JA-3 |
37.8 |
3 NPT |
3 NPT |
單銷 Single-pin |
|
JA-3F |
37.8 |
3 1/8法蘭 |
3 NPT |
單銷Single-pin |
|
JA-3H |
52 |
2 1/16法蘭 |
3 NPT |
雙銷Double-pin |
|
LSJA-3H |
52 |
2 1/16法蘭 |
3 NPT |
雙銷Double-pin |
